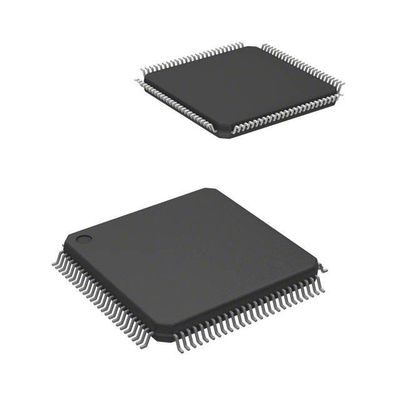

LCMXO256C-3TN100C MachXO Field Programmable Gate Array (FPGA) IC 78 256 100-LQFP
ประเภท | คําอธิบาย |
ประเภท | เครื่องวงจรบูรณาการ (IC) |
ลงตัว | |
FPGA (Field Programmable Gate Array) | |
Mfr | บริษัท แลตติส เซมคอนดักเตอร์ |
ซีรี่ย์ | MachXO |
การบรรจุ | ตะกร้า |
จํานวน LAB/CLB | 32 |
จํานวนองค์ประกอบทางตรรกะ/เซลล์ | 256 |
จํานวน I/O | 78 |
โลเตจ - การให้บริการ | 1.71V ~ 3.465V |
ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
อุณหภูมิการทํางาน | 0 °C ~ 85 °C (TJ) |
กล่อง / กระเป๋า | 100-LQFP |
แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 100-TQFP (14x14) |
เลขสินค้าพื้นฐาน | LCMXO256 |
ลักษณะของLCMXO256C-3TN100C
• ไม่ลุกล้าลอย สามารถปรับปรุงใหม่ได้อย่างไม่สิ้นเชิง
• เริ่มใช้ทันที
• ชิปเดียว ไม่จําเป็นต้องมีความจําการตั้งค่าภายนอก
• ความปลอดภัยการออกแบบที่ดีเยี่ยม ไม่มีการกัดแย้งกระแสบิต
• การตั้งค่าใหม่ของโลจิกที่ใช้ SRAM ในล้านวินาที
• SRAM และความทรงจําที่ไม่ลุกลุก สามารถเขียนโปรแกรมผ่าน JTAG port
• รองรับการเขียนโปรแกรมพื้นฐานของความจําที่ไม่ลุกลุก
• โหมดหลับ
• สามารถลดกระแสสติกได้ถึง 100 เท่า
• การปรับปรุงระบบ TransFRTM (TFR)
• อัพเดทโลจิกในสนามในขณะที่ระบบทํางาน
• I/O ความหนาแน่นสูง
• 256 ถึง 2280 LUT
• 73 ถึง 271 I/O ด้วยตัวเลือกแพคเกจที่กว้าง
• การย้ายความหนาแน่นที่สนับสนุน
•บรรจุสินค้าที่ไม่มีหมู / สอดคล้องกับ RoHS
• เมียร์ ที่ แบ่ง แบ่ง
• แรม sysMEMTM Embedded Block ถึง 27.6 Kbits
• แรมที่กระจายได้สูงสุด 7.7 Kbits
• โลจิกการควบคุม FIFO
• ปั๊ม I/O ที่ยืดหยุ่น
• sysIOTM buffer ที่สามารถเขียนโปรแกรมได้ รองรับอินเตอร์เฟซที่หลากหลาย
• LVCMOS 3.3/ 2.5/ 1.8/ 1.5/ 1.2
️ • LVTTL
• PCI
✅ • LVDS, Bus-LVDS, LVPECL, RSDS
• sysCLOCKTM PLLs
• สูงสุด 2 PLL อานาล็อกต่ออุปกรณ์
• การ คูณ, การ แบ่ง, และ การ เปลี่ยน ช่วง ของ ชั่วโมง
• การสนับสนุนระดับระบบ
• มาตรฐาน IEEE 1149.1 การสแกนขอบเขต
• ออสซิลเลอเตอร์ภายในเครื่อง
• อุปกรณ์ทํางานกับ 3.3V, 2.5V, 1.8V หรือ 1.2V พลังงาน
• โปรแกรมในระบบที่สอดคล้องกับ IEEE 1532
คําอธิบายของLCMXO256C-3TN100C
MachXO ถูกปรับปรุงเพื่อตอบสนองความต้องการของแอพลิเคชั่นที่ได้รับการแก้ไขโดย CPLDs และต่ํา
ความสามารถ FPGAs: โลจิกกาว, การเชื่อมโยงรถบัส, การเชื่อมโยงรถบัส, การควบคุมการทํางาน, และโลจิกการควบคุม
รวมลักษณะที่ดีที่สุดของอุปกรณ์ CPLD และ FPGA บนชิปเดียว
ประเภทสิ่งแวดล้อมและการส่งออกLCMXO256C-3TN100C
ATTRIBUTE | คําอธิบาย |
สถานะ RoHS | สอดคล้องกับ ROHS3 |
ระดับความรู้สึกต่อความชื้น (MSL) | 3 (168 ชั่วโมง) |
สถานะของ REACH | REACH ไม่ได้รับผลกระทบ |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
