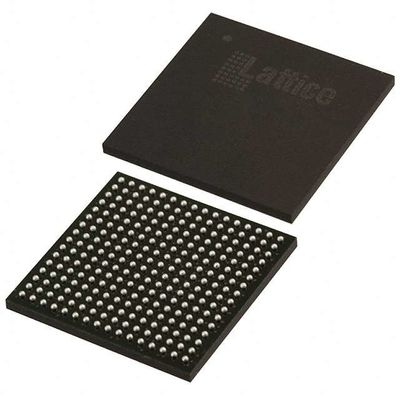

LCMXO2-4000HC-4FTG256C สนามโปรแกรม Gate Array FPGA IC 206 94208 4320 256-LBGA
ประเภท | คําอธิบาย |
ประเภท | เครื่องวงจรบูรณาการ (IC) |
ลงตัว | |
FPGA (Field Programmable Gate Array) | |
Mfr | บริษัท แลตติส เซมคอนดักเตอร์ |
ซีรี่ย์ | MachXO2 |
การบรรจุ | ตะกร้า |
จํานวน LAB/CLB | 540 |
จํานวนองค์ประกอบทางตรรกะ/เซลล์ | 4320 |
รวมบิต RAM | 94208 |
จํานวน I/O | 206 |
โลเตจ - การให้บริการ | 2.375V ~ 3.465V |
ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
อุณหภูมิการทํางาน | 0 °C ~ 85 °C (TJ) |
กล่อง / กระเป๋า | 256-LBGA |
แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 256-FTBGA (17x17) |
เลขสินค้าพื้นฐาน | LCMXO2-4000 |
ลักษณะของLCMXO2-4000HC-4FTG256C
• I/O รองรับการติดตั้งโซเกตร้อน
• การปิดความแตกต่างบนชิป
• โปรแกรมการลากขึ้นหรือลากลง
• ระบบ นาฬิกา ใน ชิป ที่ นุ่มนวล
• นาฬิกาหลักแปด ชั่วโมง
• นาฬิกาขอบสูงสุดถึงสองตัวสําหรับอินเตอร์เฟซ I/O ความเร็วสูง (ด้านบนและด้านล่างเท่านั้น)
• ปรับปรุงความถี่ของเครื่องมือ
ระยะความถี่การเข้าที่กว้าง (7 MHz ถึง 400 MHz)
• ไม่ลุกล้าลอย สามารถปรับปรุงใหม่ได้อย่างไม่สิ้นเชิง
• เริ่มใช้ทันที
• การแก้ไขที่ปลอดภัยด้วยชิปเดียว
• สามารถเขียนโปรแกรมผ่าน JTAG, SPI หรือ I2C
• รองรับการเขียนโปรแกรมพื้นฐานของความจําที่ไม่ลุกลุก
• มี optional dual boot กับความจํา SPI ภายนอก
• การแปลงรูปแบบของ TransFRTM
• อัพเดทโลจิกในสนามในขณะที่ระบบทํางาน
• การสนับสนุน ระดับระบบที่ขยาย
•ฟังก์ชันที่แข็งแกร่งบนชิป: SPI, I2C, ไทม์ / เคาน์เตอร์
• ออสซิลเลอเตอร์ในชิป ความแม่นยํา 5.5%
• TraceID ที่เป็นเอกลักษณ์สําหรับการติดตามระบบ
• โหมดโปรแกรมครั้งเดียว (OTP)
• แหล่งพลังงานเดียวที่มีระยะการทํางานที่ขยาย
• การสแกนขอบเขตตามมาตรฐาน IEEE 1149.1
• โปรแกรมในระบบที่สอดคล้องกับ IEEE 1532
• การเลือกแพ็คเกจที่หลากหลาย
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN ตัวเลือกแพคเกจ
• ตัวเลือกของแพคเกจการใช้งานขนาดเล็ก
ขนาดเล็กเพียง 2.5 มิลลิเมตร x 2.5 มิลลิเมตร
• การย้ายความหนาแน่นที่สนับสนุน
• แพ็คเกจไร้ฮาโลเจนที่ทันสมัย
คําอธิบายของLCMXO2-4000HC-4FTG256C
Lattice จําหน่ายเครื่องมือการออกแบบที่หลากหลายที่ทําให้การออกแบบที่ซับซ้อนสามารถนําไปใช้อย่างมีประสิทธิภาพ โดยใช้เครื่องมือ MachXO2
เครื่องมือสังเคราะห์ลอกิกที่นิยมให้การสนับสนุนห้องสมุดสังเคราะห์สําหรับ MachXO2 เครื่องมือการออกแบบ Lattice ใช้เครื่องมือสังเคราะห์
ผลิตพร้อมกับความชอบและข้อจํากัดที่ระบุโดยผู้ใช้ในการวางและเส้นทางการออกแบบในอุปกรณ์ MachXO2
ประเภทสิ่งแวดล้อมและการส่งออกLCMXO2-4000HC-4FTG256C
ATTRIBUTE | คําอธิบาย |
สถานะ RoHS | สอดคล้องกับ ROHS3 |
ระดับความรู้สึกต่อความชื้น (MSL) | 3 (168 ชั่วโมง) |
สถานะของ REACH | REACH ไม่ได้รับผลกระทบ |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
