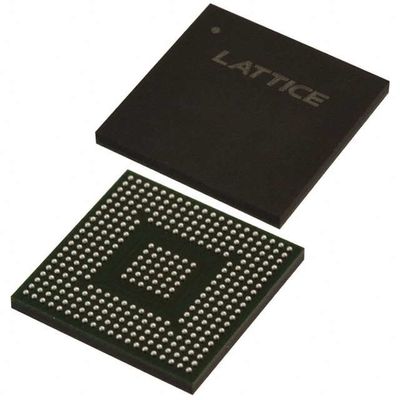

LCMXO2-4000HC-4BG332C Field Programmable Gate Array IC 274 94208 4320 332-FBGA

LCMXO2-4000HC-4BG332C สนามโปรแกรม Gate Array IC 274 94208 4320 332-FBGA

  • แสงสูง

    LCMXO2-4000HC-4BG332C

    ,

    LCMXO2-4000HC-4BG332C FPGA IC

    ,

    332-FBGA Field Programmable Gate Array ระบบที่สามารถเขียนโปรแกรมได้

  • จำนวน LABs/CLB
    540
  • จำนวนองค์ประกอบลอจิก/เซลล์
    4320
  • บิต RAM ทั้งหมด
    94208
  • โลเตจ - การให้บริการ
    2.375V~3.465V
  • อุณหภูมิการทํางาน
    0°C ~ 85°C (TJ)
  • จำนวน I/O
    274
  • สถานที่กำเนิด
    ต้นฉบับ
  • ชื่อแบรนด์
    Original
  • ได้รับการรับรอง
    Original
  • หมายเลขรุ่น
    LCMXO2-4000HC-4BG332C
  • จำนวนสั่งซื้อขั้นต่ำ
    1
  • ราคา
    Negotiation
  • รายละเอียดการบรรจุ
    กล่องกล่อง
  • เวลาการส่งมอบ
    3-4 วัน
  • เงื่อนไขการชำระเงิน
    ทีที
  • สามารถในการผลิต
    100

LCMXO2-4000HC-4BG332C สนามโปรแกรม Gate Array IC 274 94208 4320 332-FBGA

LCMXO2-4000HC-4BG332C สนามโปรแกรม Gate Array IC 274 94208 4320 332-FBGA


ชิปจากโรงงาน ทุกชิปใหม่และเดิม โปรดบอกตัวเลขชิ้นส่วนและปริมาณเมื่อสอบถาม

หลักการของ LCMXO2-4000HC-4BG332C



ประเภท คําอธิบาย
ประเภท เครื่องวงจรบูรณาการ (IC)
  ลงตัว
  FPGA (Field Programmable Gate Array)
Mfr บริษัท แลตติส เซมคอนดักเตอร์
ซีรี่ย์ MachXO2
การบรรจุ ตะกร้า
จํานวน LAB/CLB 540
จํานวนองค์ประกอบทางตรรกะ/เซลล์ 4320
รวมบิต RAM 94208
จํานวน I/O 274
โลเตจ - การให้บริการ 2.375V ~ 3.465V
ประเภทการติดตั้ง การติดตั้งพื้นผิว
อุณหภูมิการทํางาน 0 °C ~ 85 °C (TJ)
กล่อง / กระเป๋า 332-FBGA
แพ็คเกจอุปกรณ์ของผู้จําหน่าย 332-CABGA (17x17)
เลขสินค้าพื้นฐาน LCMXO2-4000



ลักษณะของLCMXO2-4000HC-4BG332C



• เมียร์ ที่ แบ่ง แบ่ง
• ขนาดสูงสุด 240 kbits sysMEMTM Embedded Block RAM
• ขนาดสูงสุด 54 kbits แรมจําหน่าย
• โลจิกการควบคุม FIFO
• แมมมรี่แฟลชของผู้ใช้ในชิป
• ความจําแฟลชของผู้ใช้งานสูงสุด 256kbits
• 100,000 รอบการเขียน
• สามารถเข้าถึงผ่าน WISHBONE, SPI, I2C และ JTAG
• สามารถใช้เป็นโปรเซสเซอร์อ่อน PROM หรือเป็นความทรงจํา Flash
• แหล่ง I/O สิงครามที่ออกออกแบบก่อน
• DDR Register ในเซลล์ I/O
• โลจิกเกียร์พิเศษ
• 7:1 การปรับเปลี่ยนสําหรับ I/O ของจอ
• DDR ทั่วไป, DDRX2, DDRX4
• แมมมรี่ DDR/DDR2/LPDDR เฉพาะเจาะจง พร้อมการสนับสนุน DQS
• ระบบอัดอัด I/O ที่มีความสามารถสูงและยืดหยุ่น
• sysIOTM buffer ที่สามารถเขียนโปรแกรมได้ รองรับอินเตอร์เฟซที่หลากหลาย
LVCMOS 3.3/2.5/1.8/1.5/1.2
✅ LVTTL
✅ PCI
✅ LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
✅ SSTL 25/18
✅ HSTL 18
อินเทอร์ Schmitt trigger สูงสุด 0.5 วอลต์ hysteresis
• I/O รองรับการติดตั้งโซเกตร้อน
• การปิดความแตกต่างบนชิป
• โปรแกรมการลากขึ้นหรือลากลง







คําอธิบายของLCMXO2-4000HC-4BG332C


Lattice ให้บริการหลายแบบ IP (ทรัพย์สินทางปัญญา) LatticeCORETM
โดยใช้โปรแกรมที่สามารถปรับแต่งได้
หลัก IP เป็นบล็อกมาตรฐาน ผู้ใช้บริการสามารถมุ่งเน้นด้านพิเศษของการออกแบบของพวกเขาได้ โดยเพิ่มผลผลิต






ประเภทสิ่งแวดล้อมและการส่งออกLCMXO2-4000HC-4BG332C


ATTRIBUTE คําอธิบาย
สถานะ RoHS สอดคล้องกับ ROHS3
ระดับความรู้สึกต่อความชื้น (MSL) 3 (168 ชั่วโมง)
สถานะของ REACH REACH ไม่ได้รับผลกระทบ
ECCN 3A991D
HTSUS 8542.39.0001
