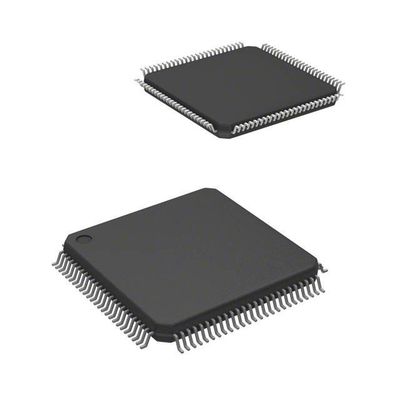

LCMXO2-2000HC-4TG144C ชิปวงจรบูรณาการ FPGA 111
ประเภท | คําอธิบาย |
ประเภท | เครื่องวงจรบูรณาการ (IC) |
ลงตัว | |
FPGA (Field Programmable Gate Array) | |
Mfr | บริษัท แลตติส เซมคอนดักเตอร์ |
ซีรี่ย์ | MachXO2 |
การบรรจุ | ตะกร้า |
จํานวน LAB/CLB | 32 |
จํานวนองค์ประกอบทางตรรกะ/เซลล์ | 256 |
จํานวน I/O | 55 |
โลเตจ - การให้บริการ | 2.375V ~ 3.465V |
ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
อุณหภูมิการทํางาน | -40 °C ~ 100 °C (TJ) |
กล่อง / กระเป๋า | 100-LQFP |
แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 100-TQFP (14x14) |
เลขสินค้าพื้นฐาน | LCMXO2-256 |
ลักษณะของLCMXO2-256HC-4TG100I
• ระบบอัดอัด I/O ที่มีความสามารถสูงและยืดหยุ่น
• sysIOTM buffer ที่สามารถเขียนโปรแกรมได้ รองรับอินเตอร์เฟซที่หลากหลาย
LVCMOS 3.3/2.5/1.8/1.5/1.2
✅ LVTTL
✅ PCI
✅ LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
✅ SSTL 25/18
✅ HSTL 18
อินเทอร์ Schmitt trigger สูงสุด 0.5 วอลต์ hysteresis
• I/O รองรับการติดตั้งโซเกตร้อน
• การปิดความแตกต่างบนชิป
• โปรแกรมการลากขึ้นหรือลากลง
• ระบบ นาฬิกา ใน ชิป ที่ นุ่มนวล
• นาฬิกาหลักแปด ชั่วโมง
• นาฬิกาขอบสูงสุดถึงสองตัวสําหรับอินเตอร์เฟซ I/O ความเร็วสูง (ด้านบนและด้านล่างเท่านั้น)
• ปรับปรุงความถี่ของเครื่องมือ
ระยะความถี่การเข้าที่กว้าง (7 MHz ถึง 400 MHz)
• ไม่ลุกล้าลอย สามารถปรับปรุงใหม่ได้อย่างไม่สิ้นเชิง
• เริ่มใช้ทันที
• การแก้ไขที่ปลอดภัยด้วยชิปเดียว
• สามารถเขียนโปรแกรมผ่าน JTAG, SPI หรือ I2C
• รองรับการเขียนโปรแกรมพื้นฐานของความจําที่ไม่ลุกลุก
• มี optional dual boot กับความจํา SPI ภายนอก
• การแปลงรูปแบบของ TransFRTM
• อัพเดทโลจิกในสนามในขณะที่ระบบทํางาน
• การสนับสนุน ระดับระบบที่ขยาย
•ฟังก์ชันที่แข็งแกร่งบนชิป: SPI, I2C, ไทม์ / เคาน์เตอร์
• ออสซิลเลอเตอร์ในชิป ความแม่นยํา 5.5%
• TraceID ที่เป็นเอกลักษณ์สําหรับการติดตามระบบ
• โหมดโปรแกรมครั้งเดียว (OTP)
• แหล่งพลังงานเดียวที่มีระยะการทํางานที่ขยาย
• การสแกนขอบเขตตามมาตรฐาน IEEE 1149.1
• โปรแกรมในระบบที่สอดคล้องกับ IEEE 1532
• การเลือกแพ็คเกจที่หลากหลาย
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN ตัวเลือกแพคเกจ
• ตัวเลือกของแพคเกจการใช้งานขนาดเล็ก
ขนาดเล็กเพียง 2.5 มิลลิเมตร x 2.5 มิลลิเมตร
• การย้ายความหนาแน่นที่สนับสนุน
• แพ็คเกจไร้ฮาโลเจนที่ทันสมัย
คําอธิบายของLCMXO2-256HC-4TG100I
อุปกรณ์ MachXO2 ให้ฟังก์ชันที่แข็งแรงที่ใช้กันทั่วไป เช่น เครื่องควบคุม SPI I2
เครื่องควบคุม C และไทเมอร์
คอนเตอร์. MachXO2-640/U และอุปกรณ์ความหนาแน่นสูงกว่ายังให้ความจําแฟลชของผู้ใช้งาน (UFM)
การทํางานและอินเตอร์เฟซ UFM กับโลจิกหลักและการนําทางผ่านอินเตอร์เฟส WISHBONE
เข้าถึงผ่าน SPI, I2
C และ JTAG
ประเภทสิ่งแวดล้อมและการส่งออกLCMXO2-256HC-4TG100I
ATTRIBUTE | คําอธิบาย |
สถานะ RoHS | สอดคล้องกับ ROHS3 |
ระดับความรู้สึกต่อความชื้น (MSL) | 3 (168 ชั่วโมง) |
สถานะของ REACH | REACH ไม่ได้รับผลกระทบ |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
