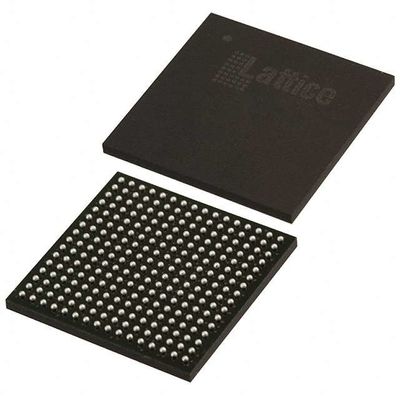

LCMXO2-1200UHC-4FTG256I Field Programmable Gate Array FPGA IC 79 65536 1280

LCMXO2-1200UHC-4FTG256I แฟลด์โปรแกรม Gate Array FPGA IC

  • แสงสูง

    สนามโปรแกรม Gate Array FPGA IC

    ,

    LCMXO2-1200UHC-4FTG256I

    ,

    LCMXO2-1200UHC-4FTG256I fpga IC

  • จำนวน LABs/CLB
    160
  • จำนวนองค์ประกอบลอจิก/เซลล์
    1280
  • บิต RAM ทั้งหมด
    75776
  • จำนวน I/O
    206
  • โลเตจ - การให้บริการ
    2.375V~3.465V
  • อุณหภูมิการทํางาน
    -40°C ~ 100°C (TJ)
  • กล่อง / กระเป๋า
    256-แอลบีจีเอ
  • สถานที่กำเนิด
    ต้นฉบับ
  • ชื่อแบรนด์
    Original
  • ได้รับการรับรอง
    Original
  • หมายเลขรุ่น
    LCMXO2-1200UHC-4FTG256I
  • จำนวนสั่งซื้อขั้นต่ำ
    1
  • ราคา
    Negotiation
  • รายละเอียดการบรรจุ
    กล่องกล่อง
  • เวลาการส่งมอบ
    3-4 วัน
  • เงื่อนไขการชำระเงิน
    ทีที
  • สามารถในการผลิต
    100

LCMXO2-1200UHC-4FTG256I แฟลด์โปรแกรม Gate Array FPGA IC

LCMXO2-1200UHC-4FTG256I แฟลด์โปรแกรมเกตอาร์เรย์ (FPGA) IC 79 65536 1280


ชิปจากโรงงาน ทุกชิปใหม่และเดิม โปรดบอกตัวเลขชิ้นส่วนและปริมาณเมื่อสอบถาม

หลักการของ LCMXO2-1200UHC-4FTG256I



ประเภท คําอธิบาย
ประเภท เครื่องวงจรบูรณาการ (IC)
  ลงตัว
  FPGA (Field Programmable Gate Array)
Mfr บริษัท แลตติส เซมคอนดักเตอร์
ซีรี่ย์ MachXO2
การบรรจุ ตะกร้า
จํานวน LAB/CLB 160
จํานวนองค์ประกอบทางตรรกะ/เซลล์ 1280
รวมบิต RAM 75776
จํานวน I/O 206
โลเตจ - การให้บริการ 2.375V ~ 3.465V
ประเภทการติดตั้ง การติดตั้งพื้นผิว
อุณหภูมิการทํางาน -40 °C ~ 100 °C (TJ)
กล่อง / กระเป๋า 256-LBGA
แพ็คเกจอุปกรณ์ของผู้จําหน่าย 256-FTBGA (17x17)
เลขสินค้าพื้นฐาน LCMXO2-1200



ลักษณะของLCMXO2-1200UHC-4FTG256I





ผู้บริหาร:
• แมมมรี่แฟลชของผู้ใช้ในชิป
• ความจําแฟลชของผู้ใช้งานสูงสุด 256kbits
• 100,000 รอบการเขียน
• สามารถเข้าถึงผ่าน WISHBONE, SPI, I2C และ JTAG
• สามารถใช้เป็นโปรเซสเซอร์อ่อน PROM หรือเป็นความทรงจํา Flash
• แหล่ง I/O สิงครามที่ออกออกแบบก่อน
• DDR Register ในเซลล์ I/O
• โลจิกเกียร์พิเศษ
• 7:1 การปรับเปลี่ยนสําหรับ I/O ของจอ
• DDR ทั่วไป, DDRX2, DDRX4
• แมมมรี่ DDR/DDR2/LPDDR เฉพาะเจาะจง พร้อมการสนับสนุน DQS
• ระบบอัดอัด I/O ที่มีความสามารถสูงและยืดหยุ่น
• sysIOTM buffer ที่สามารถเขียนโปรแกรมได้ รองรับอินเตอร์เฟซที่หลากหลาย
LVCMOS 3.3/2.5/1.8/1.5/1.2
✅ LVTTL
✅ PCI
✅ LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
✅ SSTL 25/18
✅ HSTL 18
อินเทอร์ Schmitt trigger สูงสุด 0.5 วอลต์ hysteresis
• I/O รองรับการติดตั้งโซเกตร้อน
• การปิดความแตกต่างบนชิป
• โปรแกรมการลากขึ้นหรือลากลง
• ระบบ นาฬิกา ใน ชิป ที่ นุ่มนวล
• นาฬิกาหลักแปด ชั่วโมง
• นาฬิกาขอบสูงสุดถึงสองตัวสําหรับอินเตอร์เฟซ I/O ความเร็วสูง (ด้านบนและด้านล่างเท่านั้น)
• ปรับปรุงความถี่ของเครื่องมือ
ระยะความถี่การเข้าที่กว้าง (7 MHz ถึง 400 MHz)
• ไม่ลุกล้าลอย สามารถปรับปรุงใหม่ได้อย่างไม่สิ้นเชิง
• เริ่มใช้ทันที
• การแก้ไขที่ปลอดภัยด้วยชิปเดียว
• สามารถเขียนโปรแกรมผ่าน JTAG, SPI หรือ I2C
• รองรับการเขียนโปรแกรมพื้นฐานของความจําที่ไม่ลุกลุก
• มี optional dual boot กับความจํา SPI ภายนอก
• การแปลงรูปแบบของ TransFRTM
• อัพเดทโลจิกในสนามในขณะที่ระบบทํางาน







การใช้LCMXO2-1200UHC-4FTG256I


อุปกรณ์ MachXO2 ได้ถูกออกแบบขึ้นอยู่กับกระบวนการที่ใช้พลังงานต่ํา 65 nm ที่ไม่ลุกลุกสถาปัตยกรรมของอุปกรณ์มีหลายลักษณะ เช่น I/O ความแตกต่างการสวิงต่ําที่สามารถเขียนโปรแกรมได้ และความสามารถในการปิดธนาคาร I/O, PLLs บนชิปและออสซิลเลาเตอร์แบบไดนัมิก






ประเภทสิ่งแวดล้อมและการส่งออกLCMXO2-1200UHC-4FTG256I


ATTRIBUTE คําอธิบาย
สถานะ RoHS สอดคล้องกับ ROHS3
ระดับความรู้สึกต่อความชื้น (MSL) 3 (168 ชั่วโมง)
สถานะของ REACH REACH ไม่ได้รับผลกระทบ
ECCN 3A991D
HTSUS 8542.39.0001
