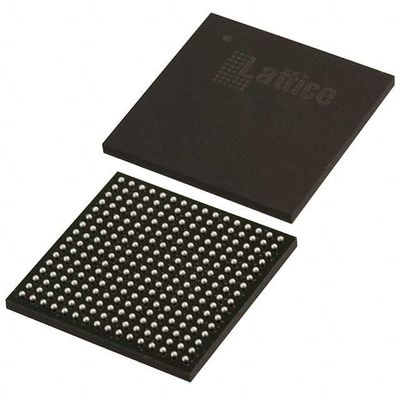

LCMXO2-1200UHC-4FTG256C ชิปวงจรบูรณาการ FPGA 206 I/O 256FTBGA
| ประเภท | คําอธิบาย |
| ประเภท | เครื่องวงจรบูรณาการ (IC) |
| ลงตัว | |
| FPGA (Field Programmable Gate Array) | |
| Mfr | บริษัท แลตติส เซมคอนดักเตอร์ |
| ซีรี่ย์ | MachXO2 |
| การบรรจุ | ตะกร้า |
| จํานวน LAB/CLB | 160 |
| จํานวนองค์ประกอบทางตรรกะ/เซลล์ | 1280 |
| รวมบิต RAM | 75776 |
| จํานวน I/O | 206 |
| โลเตจ - การให้บริการ | 2.375V ~ 3.465V |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| อุณหภูมิการทํางาน | 0 °C ~ 85 °C (TJ) |
| กล่อง / กระเป๋า | 256-LBGA |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 256-FTBGA (17x17) |
| เลขสินค้าพื้นฐาน | LCMXO2-1200 |
ลักษณะของLCMXO2-1200UHC-4FTG256C
• แหล่ง I/O สิงครามที่ออกออกแบบก่อน
• DDR Register ในเซลล์ I/O
• โลจิกเกียร์พิเศษ
• 7:1 การปรับเปลี่ยนสําหรับ I/O ของจอ
• DDR ทั่วไป, DDRX2, DDRX4
• แมมมรี่ DDR/DDR2/LPDDR เฉพาะเจาะจง พร้อมการสนับสนุน DQS
• ระบบอัดอัด I/O ที่มีความสามารถสูงและยืดหยุ่น
• sysIOTM buffer ที่สามารถเขียนโปรแกรมได้ รองรับอินเตอร์เฟซที่หลากหลาย
LVCMOS 3.3/2.5/1.8/1.5/1.2
✅ LVTTL
✅ PCI
✅ LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
✅ SSTL 25/18
✅ HSTL 18
อินเทอร์ Schmitt trigger สูงสุด 0.5 วอลต์ hysteresis
• I/O รองรับการติดตั้งโซเกตร้อน
• การปิดความแตกต่างบนชิป
• โปรแกรมการลากขึ้นหรือลากลง
• ระบบ นาฬิกา ใน ชิป ที่ นุ่มนวล
• นาฬิกาหลักแปด ชั่วโมง
• นาฬิกาขอบสูงสุดถึงสองตัวสําหรับอินเตอร์เฟซ I/O ความเร็วสูง (ด้านบนและด้านล่างเท่านั้น)
• ปรับปรุงความถี่ของเครื่องมือ
ระยะความถี่การเข้าที่กว้าง (7 MHz ถึง 400 MHz)
• ไม่ลุกล้าลอย สามารถปรับปรุงใหม่ได้อย่างไม่สิ้นเชิง
• เริ่มใช้ทันที
• การแก้ไขที่ปลอดภัยด้วยชิปเดียว
• สามารถเขียนโปรแกรมผ่าน JTAG, SPI หรือ I2C
• รองรับการเขียนโปรแกรมพื้นฐานของความจําที่ไม่ลุกลุก
• มี optional dual boot กับความจํา SPI ภายนอก
• การแปลงรูปแบบของ TransFRTM
• อัพเดทโลจิกในสนามในขณะที่ระบบทํางาน
• การสนับสนุน ระดับระบบที่ขยาย
•ฟังก์ชันที่แข็งแกร่งบนชิป: SPI, I2C, ไทม์ / เคาน์เตอร์
• ออสซิลเลอเตอร์ในชิป ความแม่นยํา 5.5%
• TraceID ที่เป็นเอกลักษณ์สําหรับการติดตามระบบ
• โหมดโปรแกรมครั้งเดียว (OTP)
• แหล่งพลังงานเดียวที่มีระยะการทํางานที่ขยาย
• การสแกนขอบเขตตามมาตรฐาน IEEE 1149.1
• โปรแกรมในระบบที่สอดคล้องกับ IEEE 1532
• การเลือกแพ็คเกจที่หลากหลาย
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN ตัวเลือกแพคเกจ
• ตัวเลือกของแพคเกจการใช้งานขนาดเล็ก
ขนาดเล็กเพียง 2.5 มิลลิเมตร x 2.5 มิลลิเมตร
• การย้ายความหนาแน่นที่สนับสนุน
• แพ็คเกจไร้ฮาโลเจนที่ทันสมัย
การใช้LCMXO2-1200UHC-4FTG256C
ครอบครัวของ MachXO2 ของ PLD ที่ใช้พลังงานต่ํามาก, เปิดทันที, ไม่ลุกลุก มี 6 เครื่องที่มีความหนาแน่นตั้งแต่ 256 ถึง 6864 Look-Up Tables (LUTs)
ประเภทสิ่งแวดล้อมและการส่งออกLCMXO2-1200UHC-4FTG256C
| ATTRIBUTE | คําอธิบาย |
| สถานะ RoHS | สอดคล้องกับ ROHS3 |
| ระดับความรู้สึกต่อความชื้น (MSL) | 3 (168 ชั่วโมง) |
| สถานะของ REACH | REACH ไม่ได้รับผลกระทบ |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
