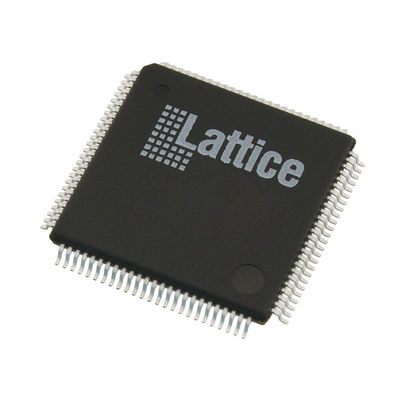

LCMXO2-1200HC-4TG100C Field Programmable Gate Array IC 79 65536 1280 100-LQFP รายการการใช้งาน
ประเภท | คําอธิบาย |
ประเภท | เครื่องวงจรบูรณาการ (IC) |
ลงตัว | |
FPGA (Field Programmable Gate Array) | |
Mfr | บริษัท แลตติส เซมคอนดักเตอร์ |
ซีรี่ย์ | MachXO2 |
การบรรจุ | ตะกร้า |
จํานวน LAB/CLB | 160 |
จํานวนองค์ประกอบทางตรรกะ/เซลล์ | 1280 |
รวมบิต RAM | 65536 |
จํานวน I/O | 79 |
โลเตจ - การให้บริการ | 2.375V ~ 3.465V |
ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
อุณหภูมิการทํางาน | 0 °C ~ 85 °C (TJ) |
กล่อง / กระเป๋า | 100-LQFP |
แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 100-TQFP (14x14) |
เลขสินค้าพื้นฐาน | LCMXO2-1200 |
ลักษณะของLCMXO2-1200HC-4TG100C
• สถาปัตยกรรมตรรกะยืดหยุ่น
• เครื่องมือ 6 เครื่องที่มี 256 ถึง 6864 LUT4 และ 18 ถึง 334 I/O
• อุปกรณ์ใช้พลังงานต่ํามาก
• กระบวนการพลังงานต่ํา 65nm ที่ก้าวหน้า
• กําลังรอคอยต่ําถึง 22 μW
• โปรแกรมความแตกต่างการสวิงต่ํา I / O
• โหมดรอและตัวเลือกประหยัดพลังงานอื่น ๆ
• เมียร์ ที่ แบ่ง แบ่ง
• ขนาดสูงสุด 240 kbits sysMEMTM Embedded Block RAM
• ขนาดสูงสุด 54 kbits แรมจําหน่าย
• โลจิกการควบคุม FIFO
• แมมมรี่แฟลชของผู้ใช้ในชิป
• ความจําแฟลชของผู้ใช้งานสูงสุด 256kbits
• 100,000 รอบการเขียน
• สามารถเข้าถึงผ่าน WISHBONE, SPI, I2C และ JTAG
• สามารถใช้เป็นโปรเซสเซอร์อ่อน PROM หรือเป็นความทรงจํา Flash
• แหล่ง I/O สิงครามที่ออกออกแบบก่อน
• DDR Register ในเซลล์ I/O
• โลจิกเกียร์พิเศษ
• 7:1 การปรับเปลี่ยนสําหรับ I/O ของจอ
• DDR ทั่วไป, DDRX2, DDRX4
• แมมมรี่ DDR/DDR2/LPDDR เฉพาะเจาะจง พร้อมการสนับสนุน DQS
• ระบบอัดอัด I/O ที่มีความสามารถสูงและยืดหยุ่น
• sysIOTM buffer ที่สามารถเขียนโปรแกรมได้ รองรับอินเตอร์เฟซที่หลากหลาย
LVCMOS 3.3/2.5/1.8/1.5/1.2
✅ LVTTL
✅ PCI
✅ LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
✅ SSTL 25/18
✅ HSTL 18
อินเทอร์ Schmitt trigger สูงสุด 0.5 วอลต์ hysteresis
• I/O รองรับการติดตั้งโซเกตร้อน
• การปิดความแตกต่างบนชิป
• โปรแกรมการลากขึ้นหรือลากลง
• ระบบ นาฬิกา ใน ชิป ที่ นุ่มนวล
• นาฬิกาหลักแปด ชั่วโมง
• นาฬิกาขอบสูงสุดถึงสองตัวสําหรับอินเตอร์เฟซ I/O ความเร็วสูง (ด้านบนและด้านล่างเท่านั้น)
• ปรับปรุงความถี่ของเครื่องมือ
ระยะความถี่การเข้าที่กว้าง (7 MHz ถึง 400 MHz)
• ไม่ลุกล้าลอย สามารถปรับปรุงใหม่ได้อย่างไม่สิ้นเชิง
• เริ่มใช้ทันที
• การแก้ไขที่ปลอดภัยด้วยชิปเดียว
• สามารถเขียนโปรแกรมผ่าน JTAG, SPI หรือ I2C
• รองรับการเขียนโปรแกรมพื้นฐานของความจําที่ไม่ลุกลุก
• มี optional dual boot กับความจํา SPI ภายนอก
• การแปลงรูปแบบของ TransFRTM
• อัพเดทโลจิกในสนามในขณะที่ระบบทํางาน
• การสนับสนุน ระดับระบบที่ขยาย
•ฟังก์ชันที่แข็งแกร่งบนชิป: SPI, I2C, ไทม์ / เคาน์เตอร์
• ออสซิลเลอเตอร์ในชิป ความแม่นยํา 5.5%
• TraceID ที่เป็นเอกลักษณ์สําหรับการติดตามระบบ
• โหมดโปรแกรมครั้งเดียว (OTP)
• แหล่งพลังงานเดียวที่มีระยะการทํางานที่ขยาย
• การสแกนขอบเขตตามมาตรฐาน IEEE 1149.1
• โปรแกรมในระบบที่สอดคล้องกับ IEEE 1532
• การเลือกแพ็คเกจที่หลากหลาย
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN ตัวเลือกแพคเกจ
• ตัวเลือกของแพคเกจการใช้งานขนาดเล็ก
ขนาดเล็กเพียง 2.5 มิลลิเมตร x 2.5 มิลลิเมตร
• การย้ายความหนาแน่นที่สนับสนุน
• แพ็คเกจไร้ฮาโลเจนที่ทันสมัย
ประเภทสิ่งแวดล้อมและการส่งออกLCMXO2-1200HC-4TG100C
ATTRIBUTE | คําอธิบาย |
สถานะ RoHS | สอดคล้องกับ ROHS3 |
ระดับความรู้สึกต่อความชื้น (MSL) | 3 (168 ชั่วโมง) |
สถานะของ REACH | REACH ไม่ได้รับผลกระทบ |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
