HCPL-2611-020E โลจิกออปโตยอลูเตอร์ 10MBd Schottky Clamped 5000Vrms 15kV/μs
ประเภท | คําอธิบาย |
ประเภท | เครื่องวงจรบูรณาการ (IC) |
ลงตัว | |
FPGA (Field Programmable Gate Array) | |
Mfr | บริษัท แลตติส เซมคอนดักเตอร์ |
ซีรี่ย์ | LA-ECP5 |
การบรรจุ | ตะกร้า |
จํานวน LAB/CLB | 3000 |
จํานวนองค์ประกอบทางตรรกะ/เซลล์ | 24000 |
รวมบิต RAM | 1032192 |
จํานวน I/O | 197 |
โลเตจ - การให้บริการ | 1.04V ~ 1.155V |
ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
อุณหภูมิการทํางาน | -40 °C ~ 125 °C (TJ) |

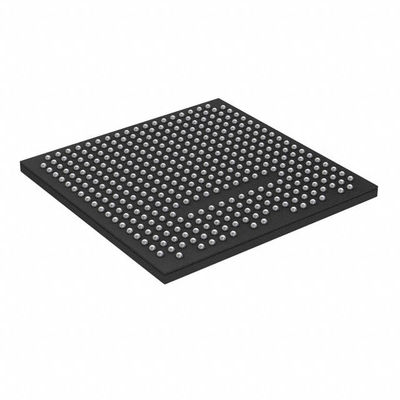

กล่อง / กระเป๋า | 381-FBGA |
แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 381-CABGA (17x17) |
เลขสินค้าพื้นฐาน | LAE5UM-25 |
ลักษณะของLAE5UM-25F-7BG381E
* ความหนาแน่นทางตรรกะที่สูงขึ้นสําหรับการบูรณาการระบบที่เพิ่มขึ้น
* 12K ถึง 44K LUT
* 197 ถึง 203 I/O ที่สามารถเขียนโปรแกรมได้
* SERDES ที่ติดตั้ง
* 270 Mb/s สูงสุด 3.2 Gb/s ผิวหน้า SERDES (ECP5UM Automotive)
* รองรับ eDP ใน RDR (1.62 Gb/s) และ HDR (2.7 Gb/s)
* สูงสุด 4 ช่องทางต่ออุปกรณ์: PCI Express,Ethernet (1GbE, XAUI และ SGMII) และ CPRI
* sysDSPTM
* สถาปัตยกรรมสไลส์แบบกระแสเต็ม
* 12 ถึง 160 ชิ้น สําหรับการคูณและสะสมความสามารถสูง
* การปฏิบัติงาน ALU ขนาด 54 บิต ที่มีพลัง
* การแบ่งเวลา Multiplexing การแบ่ง MAC
* การกลมกลมและการตัด
* ทุกชิ้นรองรับ
• * ครึ่งหนึ่ง 36 x 36, สอง 18 x 18 หรือสี่ 9 x 9 ตัวคูณ
* การดําเนินการ MAC 18 x 36 และ MMAC (Multiple-Multiply-Accumulate)
* แหล่งความจําที่ยืดหยุ่น
* ขนาดสูงสุด 1.944 Mb sysMEMTM Embedded Block RAM (EBR)
* 194K ถึง 351K บิต แรมจอมจําหน่าย
* sysCLOCK PLLs และ DLLs อานาล็อก
• * 4 DLL และ 4 PLL ใน LAE5-45; 2 DLL และ 2 PLL ใน LAE5-25 และ LAE5-12
* แหล่ง I/O สินครามที่ออกออกแบบก่อน
* DDR Register ในเซลล์ I/O
* มีฟังก์ชันการอ่าน / เขียนระดับพิเศษ
* โลจิกเกียร์พิเศษ
* แหล่งสนับสนุนมาตรฐานร่วม
• * ADC/DAC, 7:1 LVDS, XGMII
* อุปกรณ์ ADC/DAC ความเร็วสูง
* การสนับสนุนความจํา DDR2/DDR3 และ LPDDR2/LPDDR3 โดยใช้โลจิก DQS ความเร็วข้อมูลสูงสุด 800 Mb/s
* sysI/OTM Buffer ที่สามารถเขียนโปรแกรมได้ รองรับ Wide
ระดับอินเตอร์เฟซ
* การปิดในชิป
• * LVTTL และ LVCMOS 33/ 25/18/15/12
* SSTL 18/15 I, II
* HSUL12
* LVDS, Bus-LVDS, LVPECL, RSDS, MLVDS
* อินเตอร์เฟซการเข้า subLVDS และ SLVS, MIPI D-PHY
* การตั้งค่าอุปกรณ์แบบยืดหยุ่น
* ธนาคารร่วมสําหรับการตั้งค่า I/O
* อินเตอร์เฟซฟลัชบูท SPI
* รูปภาพ dual-boot ได้รับการสนับสนุน
* SPI ทาส
* TransFRTM I/O สําหรับการอัพเดทสนามง่ายๆ
* การสนับสนุนการลดความผิดปกติของเหตุการณ์เดียว (SEU)
* การตรวจสอบความผิดพลาดแบบอ่อน
* การแก้ไขความผิดพลาดแบบอ่อนแอ โดยไม่หยุดการใช้งานของผู้ใช้
* การฉีดความผิดพลาดอ่อน ✓ ทํานองเหตุการณ์ SEU เพื่อแก้ไขความผิดพลาดในการจัดการระบบ
* การสนับสนุนระดับระบบ
* สอดคล้องกับ IEEE 1149.1 และ IEEE 1532
* Reveal Logic Analyzer การตรวจสอบความเข้าใจ
* ออสซิลเลอเตอร์ในชิปสําหรับการเริ่มต้นและการใช้ทั่วไป
* 1.1 V แหล่งพลังงานแกน
คําอธิบายของLAE5UM-25F-7BG381E
ครอบครัวของเครื่อง FPGA ECP5 Automotive ถูกปรับปรุงให้ดีที่สุดเพื่อให้มีลักษณะการทํางานสูง เช่น
อาร์คิเทคชัน DSP ที่พัฒนาขึ้น SERDES ความเร็วสูงและแหล่งความเร็วสูง
ผ้า FPGA ที่ประหยัด
ประเภทสิ่งแวดล้อมและการส่งออกLAE5UM-25F-7BG381E
ATTRIBUTE | คําอธิบาย |
สถานะ RoHS | สอดคล้องกับ ROHS3 |
ระดับความรู้สึกต่อความชื้น (MSL) | 3 (168 ชั่วโมง) |
สถานะของ REACH | REACH ไม่ได้รับผลกระทบ |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
