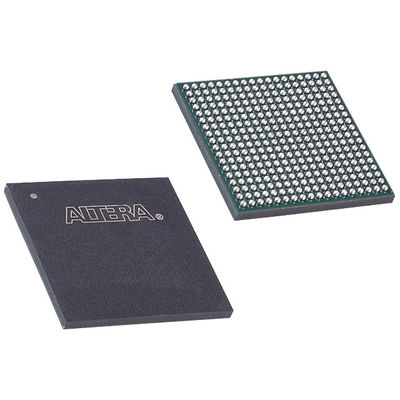

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 แมคโรเซลล์ 1700
ประเภท | คําอธิบาย |
ประเภท | เครื่องวงจรบูรณาการ (IC) |
ลงตัว | |
CPLDs (อุปกรณ์ตรรกะที่สามารถเขียนโปรแกรมได้อย่างซับซ้อน) | |
ผู้ผลิต | ข้อมูล |
ซีรี่ย์ | MAX® V |
การบรรจุ | ตะกร้า |
ประเภทโปรแกรม | ในระบบโปรแกรม |
ระยะเวลาการชะลอ tpd ((1) Max | 7 ns |
พลังงานจําหน่ายแรงกดดัน - ภายใน | 1.71V ~ 1.89V |
จํานวนองค์ประกอบ/บล็อกโลจิก | 2210 |
จํานวนเซลล์ใหญ่ | 1700 |
จํานวน I/O | 271 |
อุณหภูมิการทํางาน | 0 °C ~ 85 °C (TJ) |
ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
กล่อง / กระเป๋า | 324-LBGA |
แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 324-FBGA (19x19) |
เลขสินค้าพื้นฐาน | 5M2210Z |
ลักษณะของ5M2210ZF324C5N
■ อาร์คิเทค CPLD ราคาถูก พลังงานต่ํา และไม่ลดลง
■ เวลาการตั้งค่าทันที (0.5 ms หรือน้อยกว่า)
■ กระแสรอคอยต่ําถึง 25 μA และการทํางานการปิด / กําหนดการใหม่อย่างรวดเร็ว
■ ความช้าในการแพร่กระจายอย่างรวดเร็วและเวลาในการออก
■ ออสซิลเลาเตอร์ภายใน
■ การสนับสนุนการออกแบบ RSDS แบบเลียนแบบที่มีอัตราการส่งข้อมูลสูงสุด 200 Mbps
■ การสนับสนุนการออก LVDS แบบเลียนแบบ ด้วยอัตราการส่งข้อมูลสูงถึง 304 Mbps
■ นาฬิกาสากล 4 ชิ้น มี 2 ชิ้นในแต่ละบล็อคของตารางโลจิก (LAB)
■ แบล็อกความจําแฟลชของผู้ใช้งานสูงสุด 8 Kbits สําหรับการเก็บข้อมูลที่ไม่ลุกลุกได้สูงสุด 1000 รอบอ่าน/เขียน
■ แหล่งไฟฟ้าภายนอกแบบเดียว 18 วอลต์สําหรับแกนของอุปกรณ์
■ อินเตอร์เฟซ I/O MultiVolt รองรับระดับโลจิก 3.3-V, 2.5-V, 1.8-V, 1.5-V และ 1.2-V
■ สถาปัตยกรรมที่เป็นมิตรกับบัส รวมถึงอัตราการตัดที่สามารถโปรแกรมได้ ความแข็งแรงของการขับเคลื่อน การถือบัส และความต้านทานการดึงที่สามารถโปรแกรมได้
■ เครื่องสกัด Schmitt ทําให้เข้าความอดทนต่อเสียง (สามารถโปรแกรมได้ต่อปิน)
การใช้5M2210ZF324C5N
■ I/O มีความสอดคล้องอย่างเต็มที่กับ PCI-SIGD PCI Local Bus Specification รีวิชั่น 2.2 สําหรับการทํางาน 3.3-V
■ สอดคล้องกับซ็อตร้อน
■ วงจร JTAG BST ที่ติดตั้งที่สอดคล้องกับ IEEE Std1149.1-1990
ประเภทสิ่งแวดล้อมและการส่งออก5M2210ZF324C5N
ATTRIBUTE | คําอธิบาย |
สถานะ RoHS | สอดคล้องกับ RoHS |
ระดับความรู้สึกต่อความชื้น (MSL) | 3 (168 ชั่วโมง) |
สถานะของ REACH | REACH ไม่ได้รับผลกระทบ |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
