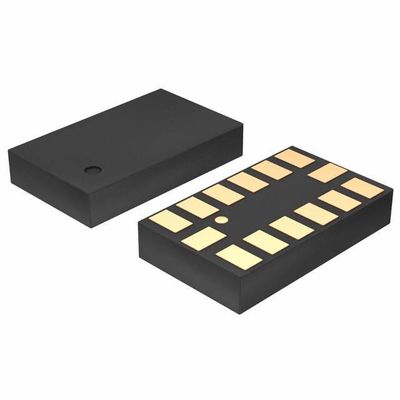

ADXL345 เครื่องวัดเร่งแกน X, Y, Z แกน ±2g, 4g, 8g, 16g 0.05Hz ~ 1.6kHz 14-LGA (3x5)
ประเภท | คําอธิบาย |
ประเภท | เซนเซอร์ เครื่องแปลง |
เครื่องตรวจจับการเคลื่อนไหว | |
เครื่องวัดความเร่ง | |
ผู้ผลิต | Analog Devices Inc. (บริษัทอุปกรณ์แอนาล็อก) |
ซีรี่ย์ | - |
การบรรจุ | ตะกร้า |
ประเภท | ดิจิตอล |
แกน | X, Y, Z |
ระยะความเร่ง | ± 2g, 4g, 8g, 16g |
ความรู้สึก (LSB/g) | 256 (± 2 กรัม) ~ 32 (± 16 กรัม) |
ความรู้สึก (mV/g) | - |
ความกว้างแบนด์วิธ | 0.05Hz ~ 1.6kHz |
ประเภทผลิต | I2C, SPI |
โลเตจ - การให้บริการ | 2V ~ 3.6V |
ลักษณะ | ความกว้างแบนด์วิทที่ปรับได้ |
อุณหภูมิการทํางาน | -55°C ~ 105°C |
ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
กล่อง / กระเป๋า | 14-VFLGA |
แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 14-LGA (3x5) |
เลขสินค้าพื้นฐาน | ADXL345 |
ลักษณะของADXL345
ความแรงต่ําสุด: ต่ําสุด 23 μA ในโหมดการวัดและ
0.1 μA ในโหมดรอคอยที่ VS = 2.5 V (ทั่วไป)
การปรับปริมาณการใช้พลังงานโดยอัตโนมัติ
ความละเอียดที่ผู้ใช้เลือกได้จาก 10 ถึง 13 บิต
4 mg/LSB สาเหตุปริมาณในทุกช่วง g
32 ตัวอย่าง FIFO ลดภาระของโปรเซสเซอร์โฮสต์ให้น้อยที่สุด
การแตะเดียว การแตะสองครั้ง และการตรวจจับการตกอิสระ
การติดตามกิจกรรม/การไม่ทํางาน
ระยะความกระชับกําลังไฟฟ้า: 2.0V ถึง 3.6V
ระยะความกระหน่ํา I/O: 1.7 V ถึง VS
อินเตอร์เฟซดิจิตอล SPI (3 และ 4 สาย) และ I2C
โหมดการตัดต่อแบบยืดหยุ่น สามารถสร้างแผนที่ได้ต่อกับ Pin การตัดต่อ
ระยะการวัดสามารถเลือกผ่านคําสั่งลําดับ
ความกว้างแบนด์วิท เลือกได้ผ่านคําสั่งลําดับ
10, 000 g อาการรอดชีวิตจากการกระแทก
ปลอด Pb / RoHS
ขนาดเล็กและบาง: กล่อง LGA ขนาด 3 mm × 5 mm × 1 mm
ลักษณะสินค้าที่ดีขึ้น
รองรับการใช้งานด้านการป้องกันและอากาศ (มาตรฐาน AQEC)
ระยะอุตสาหกรรมความร้อนที่ขยายออกไป (−55 °C ถึง +105 °C)
ฐานการผลิตที่ควบคุม
สถานที่การประกอบ / การทดสอบหนึ่งแห่ง
สถานที่ผลิตหนึ่งแห่ง
การแจ้งการเปลี่ยนแปลงสินค้าแบบขยาย
ข้อมูลการประเมินคุณสมบัติ มีให้ตามคําขอ
การใช้งานของ ADXL345
อุปกรณ์อุตสาหกรรม
อุปกรณ์อากาศศาสตร์
ประเภทสิ่งแวดล้อมและการส่งออกADXL345
ATTRIBUTE | คําอธิบาย |
สถานะ RoHS | สอดคล้องกับ ROHS3 |
ระดับความรู้สึกต่อความชื้น (MSL) | 3 (168 ชั่วโมง) |
สถานะของ REACH | REACH ไม่ได้รับผลกระทบ |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
