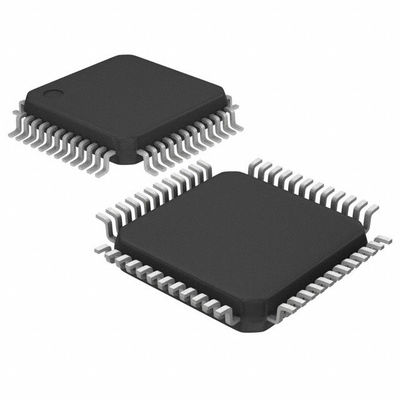

R5F10PGHCKFB#55 ไมโครคอนโทรลเลอร์ไอซี 16 บิต 24MHz 192KB (192K x 8) แฟลช 48-LFQFP
R5F10PGHCKFB#55 มาจากสินค้าคงคลังโรงงาน กรุณาตรวจสอบความต้องการของคุณและกรุณาติดต่อเราด้วยราคาเป้าหมาย
ข้อมูลจำเพาะของ R5F10PGHCKFB#55
| พิมพ์ | คำอธิบาย |
| หมวดหมู่ | วงจรรวม (IC) |
| ฝังตัว | |
| ไมโครคอนโทรลเลอร์ | |
| นาย | เรเนซาส อิเล็กทรอนิกส์ คอร์ปอเรชั่น |
| ชุด | RL78/F14 |
| บรรจุุภัณฑ์ | เทปและรีล (TR) |
| โปรเซสเซอร์หลัก | อาร์แอล78 |
| ขนาดแกนกลาง | 16 บิต |
| ความเร็ว | 24เมกะเฮิรตซ์ |
| การเชื่อมต่อ | CANbus, CSI, I2C, LINbus, SPI, UART/USART |
| อุปกรณ์ต่อพ่วง | LVD, พ่อ, PWM, WDT |
| จำนวน I/O | 38 |
| ขนาดหน่วยความจำของโปรแกรม | 192KB (192K x 8) |
| ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | 8Kx8 |
| ขนาดแรม | 16Kx8 |
| แรงดันไฟฟ้า - อุปทาน (Vcc/Vdd) | 2.7V ~ 5.5V |
| ตัวแปลงข้อมูล | A/D 17x10b SAR;D/เอ 1x8b |
| ประเภทออสซิลเลเตอร์ | ภายใน |
| อุณหภูมิในการทำงาน | -40°C ~ 125°C (ตา) |
| ประเภทการติดตั้ง | ติดพื้นผิว |
| แพคเกจอุปกรณ์ของซัพพลายเออร์ | 48-LFQFP (7x7) |
| แพ็คเกจ/กล่อง | 48-LQFP |
| หมายเลขผลิตภัณฑ์ฐาน | R5F10 |
คุณสมบัติของR5F10PGHCKFB#55
* เวลาดำเนินการคำสั่งขั้นต่ำสามารถเปลี่ยนแปลงได้จากความเร็วสูง (0.03125มs: @ 32 MHz การทำงานที่มีความถี่สูง-ความเร็วบนชิปนาฬิกาออสซิลเลเตอร์หรือนาฬิกา PLL) ถึงต่ำมาก-ความเร็ว (66.6มs: การทำงานที่ @ 15 kHz ในระดับต่ำ-ความเร็วบน-ชิปนาฬิกาออสซิลเลเตอร์)
*ทั่วไป- วัตถุประสงค์การลงทะเบียน: 8 บิต×32 รีจิสเตอร์ (8 บิต×8 ทะเบียน×4 ธนาคาร)
*รอม: 16 ถึง 256เคบี
*แกะ: 1 ถึง 20เคบี
*หน่วยความจำแฟลชข้อมูล:4 กิโลไบต์/8 กิโลไบต์
*สูง-เร่งความเร็ว-นาฬิกาออสซิลเลเตอร์ชิป•เลือกได้จาก 32 MHz (ประเภท), 24 MHz (ประเภท.16 MHz (ประเภท), 12 MHz (ประเภท), 8 MHz (ประเภท), 4 MHz (ประเภท) และ 1MHz (ประเภท) (เลือกได้จาก 64MHz (ประเภท) และ 48 MHz (ประเภท) เมื่อใช้ Timer RD)
*ต่ำ- ความเร็วนาฬิกาออสซิลเลเตอร์บนชิป: 15 kHz×2 ช่อง (ช่องหนึ่งสำหรับ WWDT และอีกช่องสำหรับ CPU และอุปกรณ์ต่อพ่วงอื่นๆกว่า WWDT)
*บน-ชิปพีแอลแอล(×3,×4,×6,×8)
*บน-ชิปเดี่ยว-พลัง- จัดหาหน่วยความจำแฟลช (โดยห้ามใช้ฟังก์ชันลบ/เขียนบล็อก)
*ตัวเอง-การเขียนโปรแกรม(พร้อมฟังก์ชันสลับการบูต/ฟังก์ชันหน้าต่างแฟลชชิลด์)
*บน- ฟังก์ชั่นแก้ไขข้อบกพร่องของชิป
*บน-พลังชิป- วงจรรีเซ็ต (POR) และเครื่องตรวจจับแรงดันไฟฟ้า (LVD)
*บน-chip สุนัขเฝ้าบ้าน timer (ใช้งานได้กับค่าต่ำโดยเฉพาะ- ความเร็วบนชิปนาฬิกาออสซิลเลเตอร์)
*คูณ/หาร/คูณ& คำแนะนำการสะสมได้รับการสนับสนุน
•16 บิตส×16 บิต = 32 บิต (ไม่ได้ลงนามหรือลงนาม)
•32 บิต۞32บิต = 32 บิต (ไม่ได้ลงนาม)
•16 บิต×16 บิต + 32 บิต = 32 บิต (ไม่ได้ลงนามหรือลงนาม)
* บน- ฟังก์ชั่นขัดจังหวะคีย์ชิป
* บน- ชิปควบคุมเอาต์พุตนาฬิกา / เอาต์พุตออด
* บน- การปรับชิป BCD
* พอร์ต I/O: 16 ถึง 92 (รวมหนึ่งอินพุต- พินเท่านั้น)
* ตัวจับเวลา
•ไทม์มิ่ง 16 บิตเอ้อหน่วยอาร์เรย์: 8 ถึง 16 ช่อง
•ตัวจับเวลา 16 บิต RD: 2ช่อง(หกสามเหลี่ยม-เอาท์พุทคลื่น;คลื่นฟันเลื่อย / การมอดูเลตคลื่นสามเหลี่ยม)
•ตัวตั้งเวลา 16 บิต RJ: 1 ช่องสัญญาณ
•ตัวจับเวลา Watchdog: 1 ช่อง
•จริง-นาฬิกาบอกเวลา : 1 ช่อง
*อินเตอร์เฟซแบบอนุกรม
•ซีเอสไอ
•UART/UART (ลิน-รสบัสได้รับการสนับสนุน)
•หลินโมดูล(นาย/ทาสได้รับการสนับสนุน)
•ฉัน2C/ตัวย่อ I2ค
•สามารถอินเตอร์เฟซ (RS-CAN ไลท์)
*ตัวแปลง A/D ความละเอียด 8/10 บิต(วีวว=2.7ถึง 5.5 โวลต์): 4 ถึง 31 ช่อง
*ดีทีซี(สูงสุด.44 แหล่ง)
*อีแอลซี(สูงสุด 26 ช่องสำหรับแหล่งลิงค์เหตุการณ์ สูงสุด 9 ชnnels สำหรับปลายทางลิงก์เหตุการณ์)บันทึก
*ฟังก์ชั่นความปลอดภัยs (การคำนวณ CRCจอภาพนาฬิกา, การทดสอบ AD, การ์ด SFR ฯลฯ)
*ตัวแปลง D/A 8 บิตบันทึก
*บน-ชิปตัวเปรียบเทียบ: 1 ช่อง (ขาอินพุต : 4 ช่อง)บันทึก
*แรงดันไฟฟ้า: Vวว=2.7 ถึง 55 โวลต์
การใช้งานของR5F10PGHCKFB#55
การใช้งานไฟฟ้ายานยนต์ทั่วไป(ควบคุมมอเตอร์, ควบคุมประตู, เขาการควบคุมแสงไฟ,ฯลฯ.) เครื่องยนต์รถจักรยานยนต์ควบคุม
การจำแนกประเภทสิ่งแวดล้อมและการส่งออกของR5F10PGHCKFB#55
| คุณลักษณะ | คำอธิบาย |
| สถานะ RoHS | เป็นไปตามมาตรฐาน ROHS3 |
| ระดับความไวต่อความชื้น (MSL) | 3 (168 ชั่วโมง) |
| สถานะการเข้าถึง | REACH ไม่ได้รับผลกระทบ |
| ECCN | 3A991A2 |
| เอชทีเอส | 8542.31.0001 |
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
