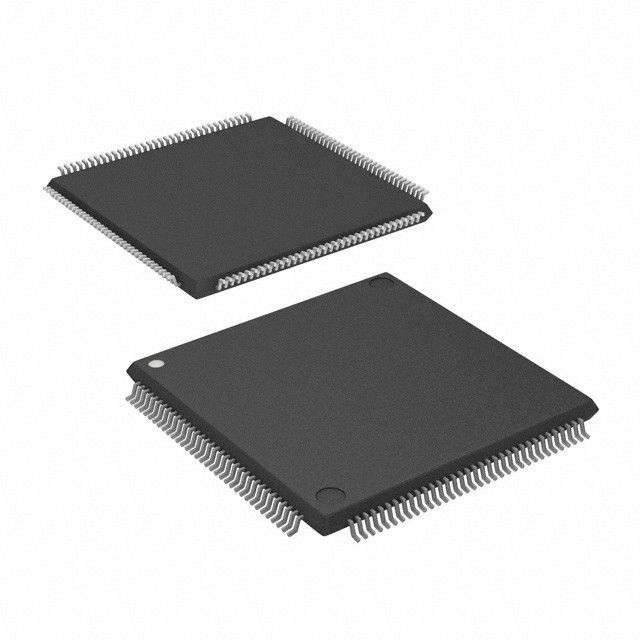

LCMXO2-2000HC-4TG144C ชิปวงจรบูรณาการ FPGA 111

LCMXO2-2000HC-4TG144C ชิปวงจรบูรณาการ FPGA 111

ลักษณะของLCMXO2-2000HC-4TG144C

• แมมมรี่แฟลชของผู้ใช้ในชิป
• ความจําแฟลชของผู้ใช้งานสูงสุด 256kbits
• 100,000 รอบการเขียน
• สามารถเข้าถึงผ่าน WISHBONE, SPI, I2C และ JTAG
• สามารถใช้เป็นโปรเซสเซอร์อ่อน PROM หรือเป็นความทรงจํา Flash
• แหล่ง I/O สิงครามที่ออกออกแบบก่อน
• DDR Register ในเซลล์ I/O
• โลจิกเกียร์พิเศษ
• 7:1 การปรับเปลี่ยนสําหรับ I/O ของจอ
• DDR ทั่วไป, DDRX2, DDRX4
• แมมมรี่ DDR/DDR2/LPDDR เฉพาะเจาะจง พร้อมการสนับสนุน DQS
• ระบบอัดอัด I/O ที่มีความสามารถสูงและยืดหยุ่น
• sysIOTM buffer ที่สามารถเขียนโปรแกรมได้ รองรับอินเตอร์เฟซที่หลากหลาย
LVCMOS 3.3/2.5/1.8/1.5/1.2
✅ LVTTL
✅ PCI
✅ LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
✅ SSTL 25/18
✅ HSTL 18
อินเทอร์ Schmitt trigger สูงสุด 0.5 วอลต์ hysteresis
• I/O รองรับการติดตั้งโซเกตร้อน
• การปิดความแตกต่างบนชิป
• โปรแกรมการลากขึ้นหรือลากลง
• ระบบ นาฬิกา ใน ชิป ที่ นุ่มนวล
• นาฬิกาหลักแปด ชั่วโมง
• นาฬิกาขอบสูงสุดถึงสองตัวสําหรับอินเตอร์เฟซ I/O ความเร็วสูง (ด้านบนและด้านล่างเท่านั้น)
• ปรับปรุงความถี่ของเครื่องมือ
ระยะความถี่การเข้าที่กว้าง (7 MHz ถึง 400 MHz)
• ไม่ลุกล้าลอย สามารถปรับปรุงใหม่ได้อย่างไม่สิ้นเชิง
• เริ่มใช้ทันที
• การแก้ไขที่ปลอดภัยด้วยชิปเดียว
• สามารถเขียนโปรแกรมผ่าน JTAG, SPI หรือ I2C
• รองรับการเขียนโปรแกรมพื้นฐานของความจําที่ไม่ลุกลุก
• มี optional dual boot กับความจํา SPI ภายนอก
• การแปลงรูปแบบของ TransFRTM
• อัพเดทโลจิกในสนามในขณะที่ระบบทํางาน
• การสนับสนุน ระดับระบบที่ขยาย
•ฟังก์ชันที่แข็งแกร่งบนชิป: SPI, I2C, ไทม์ / เคาน์เตอร์
• ออสซิลเลอเตอร์ในชิป ความแม่นยํา 5.5%
• TraceID ที่เป็นเอกลักษณ์สําหรับการติดตามระบบ
• โหมดโปรแกรมครั้งเดียว (OTP)
• แหล่งพลังงานเดียวที่มีระยะการทํางานที่ขยาย
• การสแกนขอบเขตตามมาตรฐาน IEEE 1149.1
• โปรแกรมในระบบที่สอดคล้องกับ IEEE 1532

คําอธิบายของLCMXO2-2000HC-4TG144C

ทุกเครื่องในครอบครัวมี JTAG port ที่สนับสนุนการเขียนโปรแกรมและการตั้งค่าของเครื่องมือ
การเข้าถึงโลจิกของผู้ใช้งาน อุปกรณ์ MachXO2 สามารถใช้งานจาก 3.3 V, 2.5 V และ 1.2 V แหล่งไฟฟ้า

ประเภทสิ่งแวดล้อมและการส่งออกLCMXO2-2000HC-4TG144C
