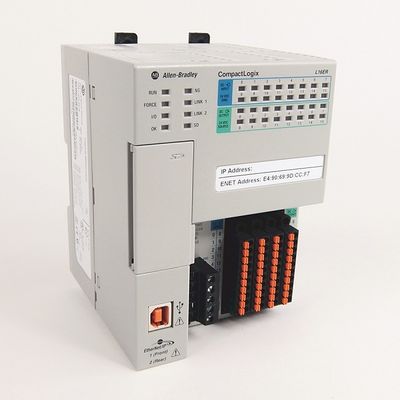

24V DC 1769-L16ER-BB1B Allen Bradley พร้อมคอนโทรลเลอร์ CompactLogix 384KB DI/O
คอนโทรลเลอร์ DI/O CompactLogix 384KB
รายละเอียดสินค้าของ1769-L16ER-BB1B
Rockwell ControlLogix เป็นระบบ Rockwell Automation และระบบควบคุมที่ปรับขนาดได้ซึ่งออกแบบมาสำหรับการใช้งานขนาดใหญ่มีโปรเซสเซอร์ที่ทรงพลังและอินพุต/เอาต์พุตที่หลากหลาย ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย
Allen-Bradley 1769-L16ER-BB1B CompactLogix 5370 L1 Ethernet Processor Module, Dual Ethernet with DLR memory, 384KB Memory, 1 x USB Programming/Downloading Port, 2 x EtherNet/IP Ports, (16) 24V DC Digital Inputs, (16) เอาต์พุตดิจิตอล 24V DC, 6 I/O Expansion ผ่าน 1734 POINT I/O, 4 Ethernet IP Nodes, กำลังไฟ 24V DC, ใช้แบ็คเพลน POINT I/O (1734) มาพร้อมกับการ์ด SD 1GB และสามารถรองรับการ์ด SD สูงสุด 2GB.
พารามิเตอร์ทางเทคนิคของ 1769-L16ER-BB1B
| คุณลักษณะ | 1769-L16ER-BB1B |
| ผลลัพธ์ | 16 |
| หมวดแรงดันไฟฟ้า | แหล่งจ่ายไฟ 24V DC |
| ช่วงแรงดันไฟฟ้าที่ใช้งาน |
10...28.8V DC 24V DC ชื่อ |
| ดีเลย์เอาท์พุต ปิดเป็นเปิด | 0.1 มิลลิวินาที |
| ดีเลย์เอาท์พุต เปิดเป็นปิด | 0.1 มิลลิวินาที |
| กระแสไฟฟ้ารั่วนอกสถานะสูงสุด | 0.5 มิลลิแอมป์ @ 24V DC |
| กระแสไฟฟ้าในสถานะ นาที | 1 mA ต่อช่อง |
| แรงดันไฟฟ้าตกในสถานะสูงสุด | 0.6โวลต์ดีซี |
| กระแสต่อจุด สูงสุด | 0.5A |
| กระแสต่อโมดูล สูงสุด | 3ก |
| กระแสไฟกระชากต่อจุด สูงสุด | 1 A เป็นเวลา 100 มิลลิวินาทีต่อจุด ทำซ้ำได้ทุก 2 วินาที |
| แรงดันไฟฟ้าแยก | 50V DC (ต่อเนื่อง) ประเภทฉนวนพื้นฐานทดสอบที่ 500V AC เป็นเวลา 60 วินาที จากระบบไปยังภาคสนามไม่มีการแยกระหว่างแต่ละช่อง |
| กลุ่มที่แยกได้ | ไม่มี |
| คะแนนหน้าที่ของนักบิน | 0.5 ก |
แอพพลิเคชั่นของ1769-L16ER-BB1B
Rockwell Controllogix เป็นระบบควบคุมขั้นสูงจาก Allen-Bradley พร้อมหมายเลขรุ่น1769-L16ER-BB1B.
หมายเลขแค็ตตาล็อกคอนโทรลเลอร์ CompactLogix 5370 และ Compact GuardLogix 5370
1769-L16ER-BB1B,1769-L18ER-BB1ข, 1769-L18ERM-BB1B, 1769-L18ERM-BB1BK, 1769-L19ER-BB1B, 1769-L19ER-BB1BK, 1769-L24ER-QB1B,1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B, 1769-L30ER, 1769-L30ER-NSE, 1769-L30ERK, 1769-L30ERM,1769-L30ERMK, 1769-L30ERMS, 1769-L33ER,1769-L33ERK, 1769-L33ERM, 1769-L33ERMK, 1769-L33ERMS, 1769-L33ERMSK,1769-L36ERM, 1769-L36ERMS, 1769-L37ERM, 1769-L37ERMK, 1769-L37ERMS, 1769-L37ERMSK, 1769-L38ERม, 1769-L38ERMK,1769-L38ERMS, 1769-L38ERMSK
แหล่งจ่ายไฟในตัวของ1769-L16ER-BB1B
| คุณลักษณะ | 1769-L16ER-BB1B, |
| ช่วงแรงดันไฟฟ้าขาเข้า | 10...28.8V DC |
| แรงดันไฟฟ้าขาเข้า ชื่อ | 24โวลต์ดีซี |
| ข้อกำหนดสาย (VDC), นาที | 30VA |
| กระแสแบ็คเพลน 5V DC POINTBus ที่มีจำหน่าย | 1 A @ 5V DC |
| กระแสไฟที่ 24V DC, กำลังไฟสนาม, สูงสุด | 3 อ(1) |
| ไหลเข้า สูงสุด | 10 ก |
| การสูญเสียการขี่ผ่าน | 10 มิลลิวินาที...10 วินาที |
| ความจุกระแสบัสเอาท์พุต สูงสุด | 0.1...3 A ที่ 5V DC |
| กระแสโหลด นาที | 300 มิลลิแอมป์ |
| การกระจายพลังงานสูงสุด | 12 ว |
| ป้องกันไฟฟ้าลัดวงจร |
ฟิวส์ภายใน ไม่สามารถเปลี่ยนได้ |
| การป้องกันแรงดันไฟเกิน | ใช่ |
CompactLogix 5370 L1 Controllers ข้อกำหนดระยะห่างขั้นต่ำของ1769-L16ER-BB1B
คำถามที่พบบ่อย
ถาม: Rockwell Controllogix มีใบรับรองอะไรบ้าง
ตอบ: มีใบรับรอง CE
ถาม: ปริมาณการสั่งซื้อขั้นต่ำสำหรับ Rockwell Controllogix คือเท่าใด
ตอบ: ปริมาณการสั่งซื้อขั้นต่ำคือ 1
ถาม: รายละเอียดบรรจุภัณฑ์ของ Rockwell Controllogix คืออะไร
A: รายละเอียดบรรจุภัณฑ์เป็นกล่องกระดาษ
ถาม: เงื่อนไขการชำระเงินสำหรับ Rockwell Controllogix คืออะไร
ตอบ: เงื่อนไขการชำระเงินคือ TT
