Allen-Bradley 5069-IA16 AC โมดูลอินพุตดิจิตอลพร้อม 79-264V AC 16 จุด
5069 Compact I/O โมดูลอินพุต AC 16 ช่อง รองรับทั้งสัญญาณ 120 และ 240 VAC
รายละเอียดสินค้าของ5069-IA16
อินพุตดิจิตอล AC5069-IA1679...264V AC 16 จุด โมดูลอินพุต

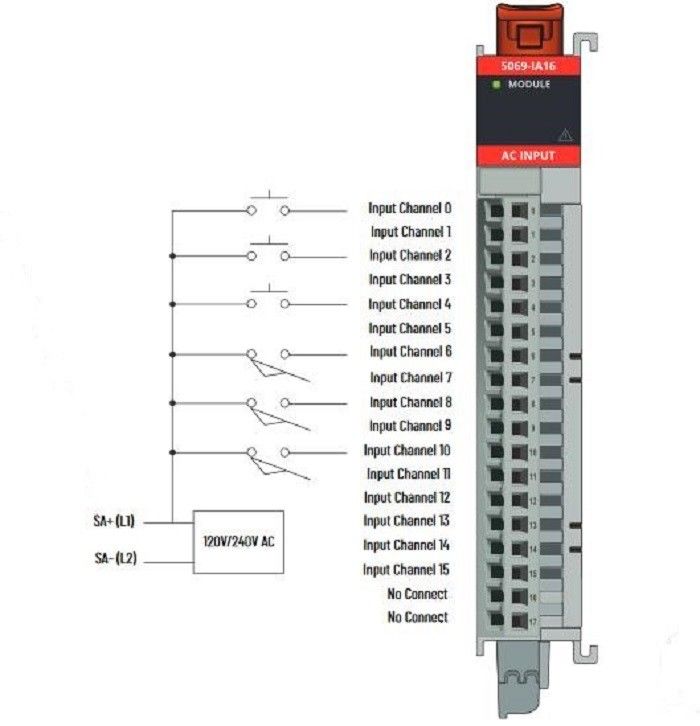

อินพุตโมดูล 5069-IA16 ใช้ร่วมกันอินพุตมีการส่งคืนผ่านวงจรโมดูลภายในไปยังเทอร์มินัล SA (–) บน SA power RTB
คุณใช้ฟิลด์ 5069-FPD เป็นผู้จัดจำหน่ายเพื่อสร้าง SA ใหม่บัสไฟฟ้าในระบบพาวเวอร์บัส SA แยกออกจากกันอื่น.เพื่อให้โมดูลอยู่บน separate SA พาวเวอร์บัส เสร็จสมบูรณ์ขั้นตอนเหล่านี้
1. ติดตั้งโมดูลที่ใช้พลังงาน SA ประเภทหนึ่ง เช่น DC ที่ด้านขวาของอะแด็ปเตอร์หรือคอนโทรลเลอร์ นั่นคือ พาวเวอร์บัส SA ตัวแรก
2. ติดตั้งผู้จัดจำหน่ายฟิลด์ที่มีศักยภาพ 5069-FPD เพื่อสร้างบัสพลังงาน SA ตัวที่สอง
3. ติดตั้งโมดูลที่ใช้พลังงาน SA ประเภทอื่น เช่น AC บนบัสพลังงาน SA ตัวที่สอง
คุณสมบัติของ5069-IA16
ระบบควบคุม Rockwell: Rockwell Controllogix
ประเภทตัวประมวลผล: ARM Cortex-A9
อินพุต/เอาต์พุต: สูงสุด 256 I/O
หน่วยความจำ: 2GB RAM, 4GB แฟลช
ความเร็วหน่วยประมวลผล: 1.5GHz
พอร์ตการสื่อสาร: อีเธอร์เน็ต, อนุกรม, USB
พารามิเตอร์ทางเทคนิคของ5069-IA16
คุณลักษณะ | 5069-IA16 |
นาทีแรงดันไฟฟ้าในสถานะ | ไฟฟ้ากระแสสลับ 79V |
แรงดันไฟฟ้าในสถานะ ชื่อ | ไฟฟ้ากระแสสลับ 120/240V |
แรงดันไฟฟ้าในสถานะสูงสุด | ไฟฟ้ากระแสสลับ 264V |
แรงดันไฟฟ้านอกสถานะสูงสุด | ไฟฟ้ากระแสสลับ 40V |
กระแสอินพุตต่อช่องสัญญาณ สูงสุด | 15 มิลลิแอมป์ @ 264V เอซี |
กระแสไฟฟ้าในสถานะ นาที |
2 มิลลิแอมป์ @ 79V เอซี 3 มิลลิแอมป์ @ 164V เอซี |
กระแสไฟฟ้าในสถานะ นาม |
5 มิลลิแอมป์ @ 120V AC/50Hz 6 มิลลิแอมป์ @ 120V AC/60Hz 9 mA @ 240V AC/50 Hz 11 มิลลิแอมป์ @ 240V AC/60Hz |
กระแสในสถานะสูงสุด | 15 มิลลิแอมป์ @ 264V เอซี |
กระแสไฟนอกสถานะสูงสุด | 2 มิลลิแอมป์ |
อิมพีแดนซ์อินพุต ชื่อ |
24 kΩ @ 120V AC/50 Hz 20 kΩ @ 120V AC/60 Hz 27 kΩ @ 240V AC/50 Hz 22 kΩ @ 240V AC/60 Hz |
อิมพีแดนซ์อินพุต นาที | 17.6 kΩ @ 264V AC/63 Hz |
กระแสไหลเข้า สูงสุด | 600 มิลลิแอมป์ |
เวลาหน่วงเวลาอินพุต | |
ปิดเป็นเปิด | 10 ms (ทั่วไป) @ 0...60 °C (32...140 °F) |
เปิดปิด | 10 ms (ทั่วไป) @ 0...60 °C (32...140 °F) |
แอพพลิเคชั่นของ5069-IA16
Rockwell ControlLogix เป็นระบบควบคุมอุตสาหกรรมปฏิวัติวงการที่ให้ความสามารถในการควบคุมการเคลื่อนไหวและกระบวนการขั้นสูง
ด้วยโปรเซสเซอร์ความเร็วสูง สูงสุด 256 I/O และพอร์ตสื่อสาร เช่น อีเธอร์เน็ต อนุกรม และ USB Rockwell ControlLogix ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของแอปพลิเคชันการควบคุมทางอุตสาหกรรมที่ซับซ้อนที่สุด
Allen-Bradley 5069-IA16 เป็นระบบ Rockwell ControlLogix ที่ประกอบด้วยโปรเซสเซอร์ ARM Cortex-A9 และระบบ I/O ที่มีขนาดรวม 200 มม. X 200 มม. X 100 มม.
ด้วยโปรเซสเซอร์ระดับอุตสาหกรรมที่ทำงานที่ 1.5GHz จึงให้ประสิทธิภาพระดับสูงสุดสำหรับแอปพลิเคชันควบคุมเครื่องจักร
Allen-Bradley 5069-IA16 เป็นโซลูชันในอุดมคติสำหรับ Rockwell Industrial Systems และเทคโนโลยีอัตโนมัติ โดยให้ลูกค้าสามารถควบคุมเครื่องจักรและกระบวนการระดับอุตสาหกรรมได้
การบรรจุและจัดส่งของ5069-IA16
บรรจุภัณฑ์ Rockwell Controllogix และการจัดส่ง:
ผลิตภัณฑ์ควรบรรจุในกล่องเดิมและกล่องควรปิดด้วยเทป
หากขนส่งทางอากาศ กล่องควรหุ้มด้วยโฟมเพื่อกันกระแทกเพิ่มเติม
หากขนส่งทางบก ควรหุ้มกล่องด้วยวัสดุกันกระแทก เช่น บับเบิลกันกระแทก หรือบรรจุถั่วลิสง
คำถามที่พบบ่อย
Q1: ชื่อแบรนด์ของ Rockwell Controllogix คืออะไร?
A1: ชื่อแบรนด์ของ Rockwell Controllogix คือ Allen-Bradley
Q2: หมายเลขรุ่นของ Rockwell Controllogix คืออะไร?
A2: หมายเลขรุ่นของ Rockwell Controllogix คือ 5069-IA16
Q3: ปริมาณการสั่งซื้อขั้นต่ำสำหรับ Rockwell Controllogix คือเท่าไร?
A3: ปริมาณการสั่งซื้อขั้นต่ำสำหรับ Rockwell Controllogix คือ 1
